AC ve DC Akım Arasındaki Fark Nedir?

AC ve DC akımın temel tanımları

Alternatif akım (AC), yönü ve büyüklüğü zamanla periyodik olarak değişen akımdır. Devredeki yükleri hareket ettiren elektrik alanın yönü tersine döndükçe akımın yönü de tersine döner. Şebekedeki AC'de bu değişim düzenlidir ve sinüs eğrisi biçimindedir. Evlerdeki prizlerde bulunan şebeke elektriği AC akıma günlük bir örnektir; çünkü gerilim ve buna bağlı akım, zaman içinde sabit bir değerde kalmaz.

Doğru akım (DC) ise devredeki akımın tek bir yönde ilerlediği akımdır. DC kaynakta bir uç diğerine göre sürekli pozitif, diğer uç ise negatif kabul edilir; bu polarite akımın yönünün tersine dönmesini engeller. Pil, akü ve USB çıkışı DC akıma örnek verilebilir. Bir el feneri pil ile çalışırken pilin oluşturduğu gerilim, devrede akımın aynı yönde dolaşmasını sağlar. DC'nin değeri her zaman tamamen sabit olmak zorunda değildir; önemli olan akım yönünün tersine çevrilmemesidir.

Akım yönü, gerilim polaritesi ve zamanla değişim

Akım yönü ile gerilim polaritesi birbirine bağlıdır. Gerilim, iki nokta arasındaki elektriksel potansiyel farkıdır ve devrede yükleri hareket ettiren etkiyi oluşturur. DC'de kaynağın artı ve eksi uçları belirli kaldığı için polarite ve akım yönü sabittir. Gerilimin değeri zamanla biraz değişse bile yön aynı kalıyorsa akım DC olarak değerlendirilebilir. AC'de ise kaynak uçlarının göreli polaritesi zamanla değişir; bir süre bir uç daha pozitifken daha sonra diğer uç daha pozitif olur. Bu nedenle akımın yönü de periyodik olarak tersine döner. Dolayısıyla yalnızca gerilim değerinin sabit olup olmadığına bakmak yeterli değildir; gerilimin polaritesinin ve akım yönünün zaman içinde değişip değişmediği de incelenmelidir.

AC ve DC arasındaki temel farklar

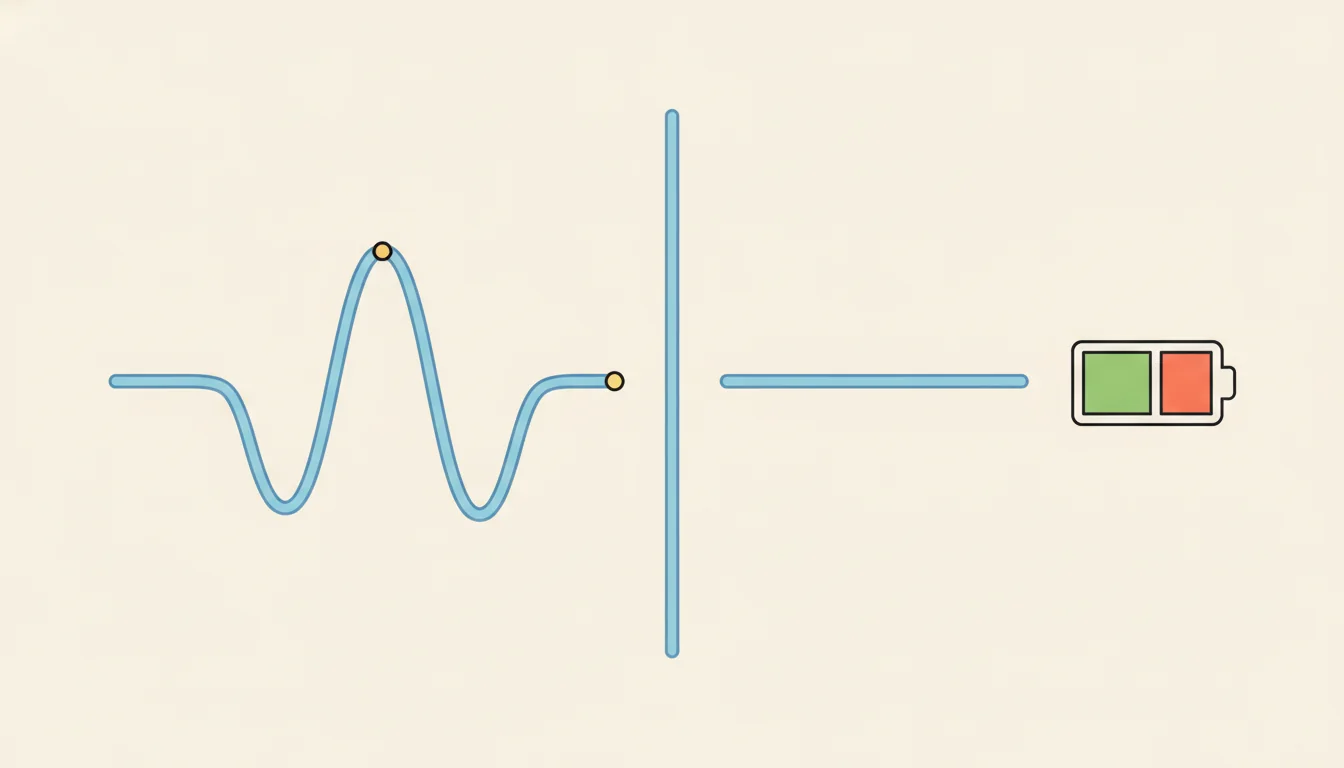

AC ve DC arasındaki ilk temel fark akım yönüdür. AC'de akımın yönü zamanla değişir; DC'de akım tek yönde akar. İkinci fark, gerilimin polaritesidir: AC kaynakta uçların göreli artı-eksi durumu değişirken DC kaynakta polarite korunur. Üçüncü fark zaman içindeki dalga biçimidir. AC gerilimi ve akımı çoğu elektrik sisteminde düzenli olarak yükselip alçalır ve yön değiştirir. DC ise ideal bir pil örneğinde yatay bir değer gibi düşünülebilir; gerçek kaynaklarda değer değişse bile yön tersine dönmez.

Frekans da bu ayrımı açıklamak için kullanılır. AC'nin frekansı, akımın dalga biçimindeki tam çevrimlerin bir saniyedeki sayısını belirtir; örneğin 50 Hz'lik bir akımda saniyede 50 tam çevrim tamamlanır ve akım yönü her çevrimde iki kez tersine döner. DC'nin yönü değişmediğinden ideal DC için bu anlamda tekrarlanan bir çevrim yoktur. Süreklilik bakımından da iki akım türü farklı kaynaklarda görülür: prizden alınan AC, kaynak bağlı olduğu sürece şebeke tarafından sağlanır; pildeki DC ise pilin kimyasal enerjisi kullanılabildiği sürece devreyi besler. Örneğin bir masa lambası doğrudan prize bağlanıyorsa girişinde AC bulunur; pille çalışan bir oyuncakta ise cihazın besleme tarafında DC vardır. Bir cihazın içinde akım türü dönüştürülebilir, bu nedenle cihazın dışarıdan bağlandığı kaynak ile iç devrelerin kullandığı akım her zaman aynı olmak zorunda değildir.

Frekans, periyot ve etkin değer

AC'de periyot (T), akımın bir tam çevrimi tamamlayıp aynı değere ve aynı yöne geri dönmesi için geçen süredir. Frekans (f) ise bir saniyedeki tam çevrim sayısıdır; birimi hertzdir (Hz) ve periyotla ters orantılıdır: f = 1/T. Türkiye'deki şebekede frekans 50 Hz'dir; buna göre periyot T = 1/50 = 0,02 s olur ve akım saniyede 100 kez yön değiştirir. Şebeke AC'sinde akım ve gerilim zamanla sinüs eğrisi biçiminde değişir: değer sıfırdan bir yönde en büyük değere çıkar, sıfıra döner, ters yönde en büyük değere ulaşır ve yeniden sıfıra gelir. AC hesaplarında çoğunlukla etkin değer kullanılır. Etkin değer, aynı dirençte aynı sürede aynı ısıyı açığa çıkaran doğru akımın değeridir; sinüs biçimli AC için I_etkin = I_max/√2 ve V_etkin = V_max/√2'dir. Prizdeki gerilim için söylenen 220 V gibi değerler etkin değerdir; etkin değeri 220 V olan gerilimin tepe değeri 220·√2 ≈ 311 V'tur.

AC ve DC akım kaynakları

AC akımın günlük hayattaki en bilinen kaynağı elektrik şebekesidir. Prizler, ev ve iş yerlerindeki cihazlara AC elektrik sağlar. Basit bir jeneratörde manyetik alan içinde bir bobin döndürülür. Bobinden geçen manyetik akı sürekli değiştiği için bobinde elektromanyetik indüksiyonla yönü periyodik olarak değişen bir gerilim oluşur; bobin bir tam tur döndüğünde gerilim bir tam çevrimi tamamlar. Elektrik santrallerindeki jeneratörler de aynı ilkeyle AC üretir. Bu tür kaynaklarda gerilimin yönü ve değeri zamanla değiştiği için doğrudan AC kullanan cihazlarla veya önce dönüşüm yapan güç kaynaklarıyla birlikte kullanılır.

DC akımın başlıca kaynakları piller ve akülerdir. Pil, kimyasal enerjiyi elektrik enerjisine çevirerek iki ucu arasında bir polarite oluşturur. Akü de benzer biçimde DC sağlar ve yeniden şarj edilebilir. Telefon, tablet ve dizüstü bilgisayar gibi cihazlar enerjiyi çoğunlukla bir batarya üzerinden DC olarak kullanır. Prize takılan adaptörler ise prizden gelen AC'yi cihazın ihtiyaç duyduğu DC beslemeye dönüştürebilir. Şebekede AC kullanılmasının başlıca nedeni, AC gerilimin transformatörlerle kolayca yükseltilip düşürülebilmesidir; transformatör yalnızca değişen akımla çalışır. Elektrik, iletim hatlarındaki ısı kayıplarını azaltmak için yüksek gerilim ve düşük akımla taşınır, evlere ulaşmadan önce transformatörlerle düşürülür.

AC ve DC'nin günlük kullanım alanları

Evlerdeki prizler AC ile karşılaşılan temel noktadır. Buzdolabı, elektrikli süpürge, masa lambası veya televizyon gibi cihazlar genellikle prizden AC alır; ancak cihazın içindeki elektronik bölümler bu enerjiyi DC'ye çevirebilir. Bu nedenle “prize takılan her cihazın bütün devrelerinde AC vardır” demek doğru değildir. Önemli olan cihazın hangi tür elektrikle beslendiği ve içindeki güç devrelerinin ne yaptığıdır.

Piller ve aküler DC kullanımının yaygın örnekleridir. Kumanda, el feneri, duvar saati, oyuncak, otomobil aküsü ve taşınabilir elektronik cihazların bataryaları DC sağlar. Telefon şarj cihazı prizden AC alıp telefona uygun DC çıkış verir. Güneş panelleri de DC üretir; evde veya şebekede kullanılacaksa bu DC bir evirici ile AC'ye çevrilir. Böylece aynı günlük yaşamda prizde AC, pilde DC, adaptör çıkışında ise DC ile karşılaşmak mümkündür.

Bir cihazın ihtiyaç duyduğu akım türünü belirleme

Bir cihazın AC mi DC mi istediğini anlamanın en güvenilir yolu cihazın üzerindeki etiketi, kullanım kılavuzunu veya adaptör bilgisini okumaktır. Etikette “AC” ya da dalgalı çizgi (~) sembolü varsa cihazın girişine alternatif akım verilmesi gerekir. “DC” veya düz çizgi sembolü, doğru akım girişini gösterir. Adaptörlerde genellikle giriş ve çıkış ayrı yazılır: giriş kısmı prizden alınan AC'yi, çıkış kısmı ise cihaza verilen DC'yi belirtir. Bu iki bilgi birbirine karıştırılmamalıdır.

DC isteyen bir cihazda polarite de önemlidir. Adaptörün voltajı uygun olsa bile artı ve eksi uçların yanlış bağlanması cihaza zarar verebilir. Bu nedenle yalnızca fişin cihaza uymasına bakılmamalı; gerilim değeri, AC/DC türü ve varsa polarite sembolü birlikte kontrol edilmelidir. Örneğin bir dizüstü bilgisayar adaptörünün duvar prizine bağlanan tarafı AC giriş, bilgisayara bağlanan tarafı ise çoğunlukla DC çıkıştır. Bir pil yatağındaki artı ve eksi işaretleri de cihazın DC beslemesinde kutupların nasıl yerleştirileceğini gösterir.

AC ve DC'nin birbirine dönüştürülmesi

AC, uygun güç elektroniği devreleri kullanılarak DC'ye; DC de AC'ye dönüştürülebilir. Örneğin telefon adaptörü, prizdeki AC enerjiyi telefonun bataryasının ve elektronik devrelerinin kullanabileceği DC biçimine çevirir. Ters yönde bir dönüşüm ise batarya gibi DC kaynaklardan AC çıkış elde edilmesini sağlar. AC'yi DC'ye çeviren devreye doğrultucu, DC'den AC elde eden devreye evirici (inverter) denir.
